產(chǎn)品簡介

　　KP1耐酸膠泥由KP1耐酸粉料和水玻璃組成,具有獨特的泡脹性及較好的化學穩(wěn)定性,既耐各種強酸介質(zhì),又耐各種稀酸介質(zhì),對有機溶劑及酸性鹽類、雙氧水等氧化性介質(zhì)都有良好的防腐性能，同時具有較好的抗水性。KP1耐酸膠泥是經(jīng)分析進口HB膠泥和其它國產(chǎn)硅質(zhì)膠泥研制生產(chǎn)所得，是一種價廉物美的耐溫、耐壓、耐酸的預應力膠泥。

產(chǎn)品用途

　　KP1耐酸膠泥廣泛應用于石油、化工、冶金、農(nóng)藥、食品、紡織、發(fā)酵水解、酸洗等工業(yè)部門的反應釜、水解鍋、蒸煮鍋、貯罐、塔、地溝、地坪、電解槽、槽車等防腐蝕工程搪砌襯里和混凝土澆注。

KPI耐酸灰品質(zhì)指標

　　1外觀：粉狀、淺灰色、無硬塊、無雜質(zhì)；

　　2水分：<0.3；

　　3固化劑含量：6.5±0.5%；

　　4容量：大約1.42g/cm3

化學及物理性能

　　1KPI耐酸膠泥對各種濃度介質(zhì)的耐腐蝕化學性能。

　　2物理性能

　　KPI耐酸膠泥，調(diào)配均勻后應在30分鐘內(nèi)施工，施工硬化后的膠泥經(jīng)7天保養(yǎng)（20℃±2℃），酸化處理后，其物理性能可達到下列指標：

　　耐壓強度：﹥ 35Mpa              抗折強度：﹥ 3.0Mpa

　　粘合強度：﹥ 3.0Mpa             吸 油 率：﹤8%

　　收 縮 率：﹤4.8‰               泡 脹 率：約0.43‰

　　彈性模量：約1.96×104           耐 溫 性：﹤700℃

　　熱膨脹分數(shù)：約5.9×108（50℃-200℃）

KPI耐酸膠泥的調(diào)制

　　用KPI耐酸灰（含固化劑）與水玻璃按2.4-2.6：1（重量化）調(diào)制膠泥。具體操作方法；將稱取好的KPI耐酸灰（含固化劑）倒入預先稱好的水玻璃中，進行充分攪拌，直至調(diào)和均勻為止，用攪拌機調(diào)和需2分鐘左右，人工調(diào)和為3-5分鐘。

　　調(diào)好的膠泥會在大約30分鐘左右凝固（50℃），故每次調(diào)劑量不得超過30分鐘內(nèi)使用的數(shù)量，調(diào)制好的膠泥稠度應達到295±10（瀝青針測定儀）。

　　水玻璃的規(guī)格要求：模數(shù)：2.6-2.8；波美度：42-46Be

　　搪砌使用現(xiàn)場溫度：20℃-35℃

耐酸膠泥施工后的保養(yǎng)及酸處理

　　KPI耐酸膠泥搪砌的各種耐酸襯里必須在溫度高于15℃的環(huán)境中干燥、保養(yǎng)14天以上，或在溫度20℃-35℃的環(huán)境中保養(yǎng)5-7天。養(yǎng)護后進行刷酸處理：用33%酒精鹽酸溶液（濃鹽酸：酒精：1：3容積比）連續(xù)刷灰縫二遍。

KPI耐酸沙漿和KPI耐酸混凝土

　　KPI耐酸沙漿和KPI耐酸混凝土是在KPI耐酸膠泥的基礎應用和發(fā)展起來的耐酸耐熱系列產(chǎn)品，其耐酸腐蝕化學性能和KPI耐酸膠泥相同，并具有較高的機械性能和較好的化學穩(wěn)定性。

　　KPI耐酸沙漿和KPI耐酸混凝土，適用于地坪、槽罐、花崗石面等耐酸防腐工程，具有良好的耐水性和抗?jié)B性。

　　其配合比和物理力學性能見表1和表2

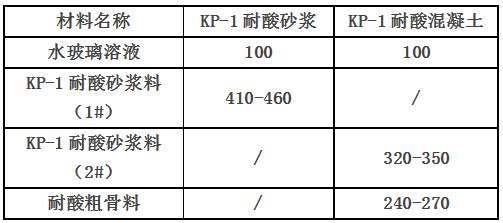

　　表1  KPI耐酸沙漿、耐酸混凝土的材料配合比

　　注：1、KPI砂漿料2#專為混凝土所用：

　　2、粗骨料可根據(jù)工程需要進行選擇，并可按照用戶要求的粒度提供；

　　3、KPI砂漿1#、2#均已包括有固化劑；

　　4、表格中的配比，客戶也可根據(jù)工程需要作調(diào)整。

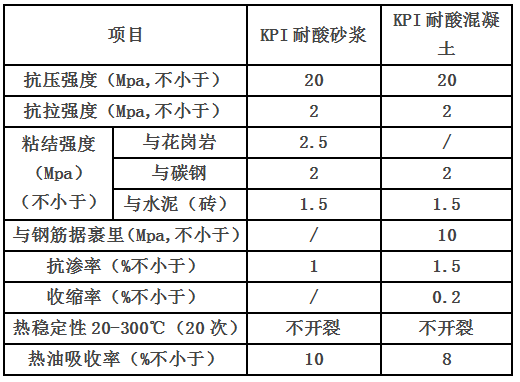

　　表2 KPI 耐酸砂漿、KPI耐酸混凝土的物理力學性能
